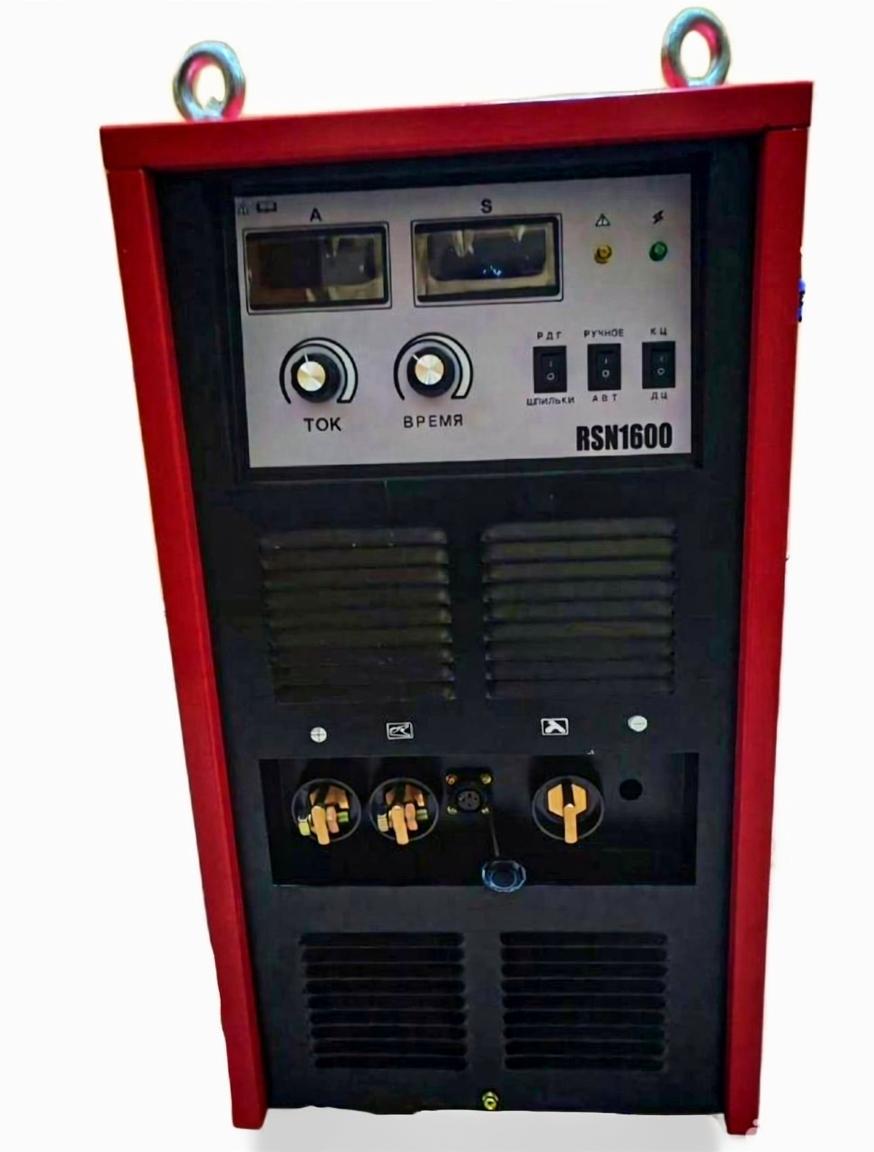

Сварочные инверторы Fai-Fa серии RSN (для приварки шпилек) – RSN-1600
Характеристики
Электропитание трехфазная сеть, 380/415 В, 50/60 Гц
Сила тока сети питания, А 108
ПР, % 30
Диапазон регулирования силы сварочного тока, А 200-1600
Режимы сварки Iсв ≥ 80 х D, когда D ≤ 16 мм (D – диаметр шпильки)
Время сварки, с 1-2,5
Отношение диаметра шпильки к толщине листа 1 : 3
Класс защиты IP21
Охлаждение F
Напряжение холостого хода, В 70-80
Максимальная мощность сети питания, кВА 71
Рабочий диапазон температуры окружающей среды, ° -10 – +40
Габариты, мм 690 х 446 х 730
Гарантия 1 года
Масса, кг 75
Производитель Fai-Fa (EtalonSvar) (Китай)
Описание
Сварочный аппарат RSN-1600 фирмы Fai-Fa предназначен для высокопроизводительной приварки шпилек, Стад болтов и упоров.
Стад болты и шпильки диаметр от 6-16 мм
Применение
Использование способа ручной дуговой сварки (РДС) при изготовлении конструкций типа «стержень-поверхность» связано, прежде всего, с трудоёмкостью процесса. Так, в ряде случаев необходимо предварительное сверление отверстий. Не всегда обеспечивается доступность мест сварки и соблюдение правильной геометрии сварного соединения (трудно выдержать необходимый угол). Во время процесса сварки происходит разбрызгивание металла, что может потребовать последующей зачистки зоны сварки. Кроме этого при РДС возможны такие дефекты, как непровары, прожоги, поры, трещины и т.п.
Одним из современных и перспективных способов замены РДС является способ приварки шпилек и упоров в керамическом кольце методом подъёмной дуги, т.е. вытянутой дуги («STUD WELDING DRAWING ARC»). Этот способ реализуется с помощью высококачественного аппарата RSN-1600 производства фирмы Fai-Fa (Китай).
Данный аппарат предназначен для полуавтоматической приварки шпилек стад болтов и упоров и может использоваться в цехах сборочно-сварочного машиностроительного и кораблестроительного производства, а также в мостостроении и строительстве.
Устройство оснащается источником питания инверторного типа с цифровой системой управления, что является наиболее прогрессивным уровнем развития современных сварочных технологий.
RSN-1600 позволяет производить приварку шпилек, стад болтов и упоров из углеродистой и высоколегированной стали, а также из цветных металлов (алюминия и его сплавов, сплавов на основе меди).
Конструкция
Он оснащается автоматической защитой источника питания от скачков входного напряжения и перегрева.
Аппарат прост в эксплуатации и не требует высокой квалификации электросварщика. Производительность работ по приварке достаточно высокая – 6-8 циклов и более в минуту в зависимости от навыков электросварщика.
Приварка шпилек и упоров производится с использованием одноразового керамического кольца. Кольцо формирует форму шва, стабилизирует электрическую дугу, защищает сварочную ванну от воздуха. В момент сварки кольцо также защищает сварщика от ультрафиолетового излучения. Кольцо легко удаляется сразу после затвердевания ванны.
