Сварочные инверторы MORROW серии RSN (для приварки шпилек) — RSN-2500

Описание

Описание

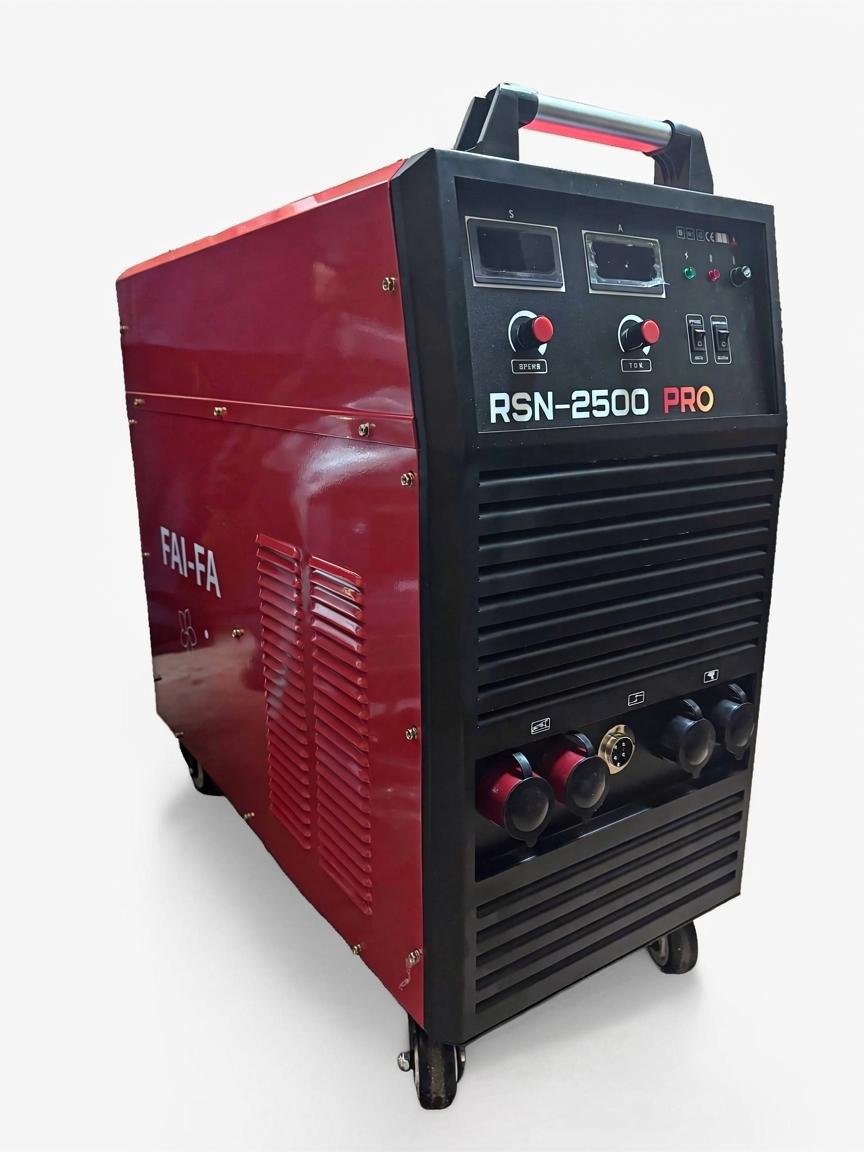

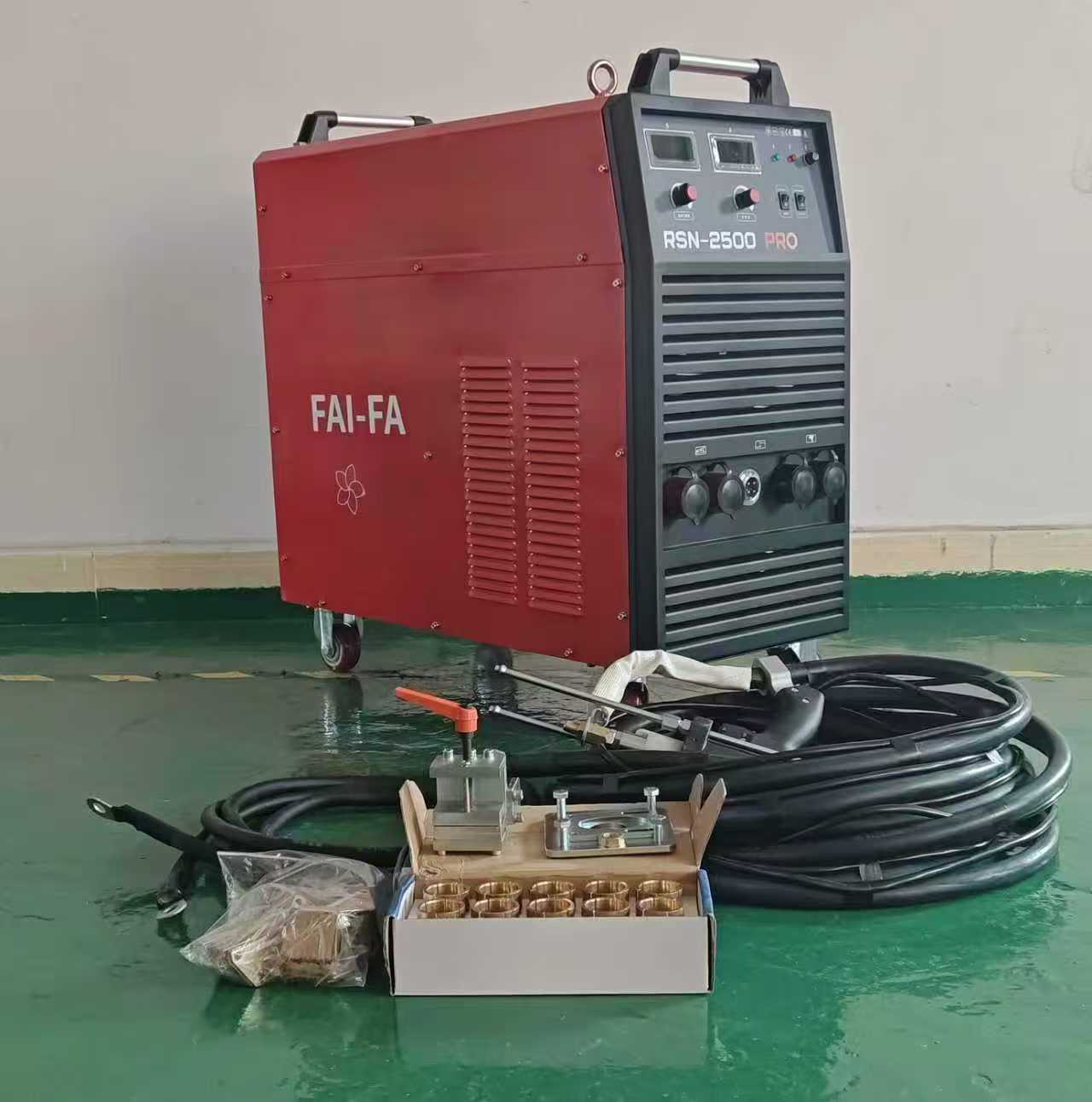

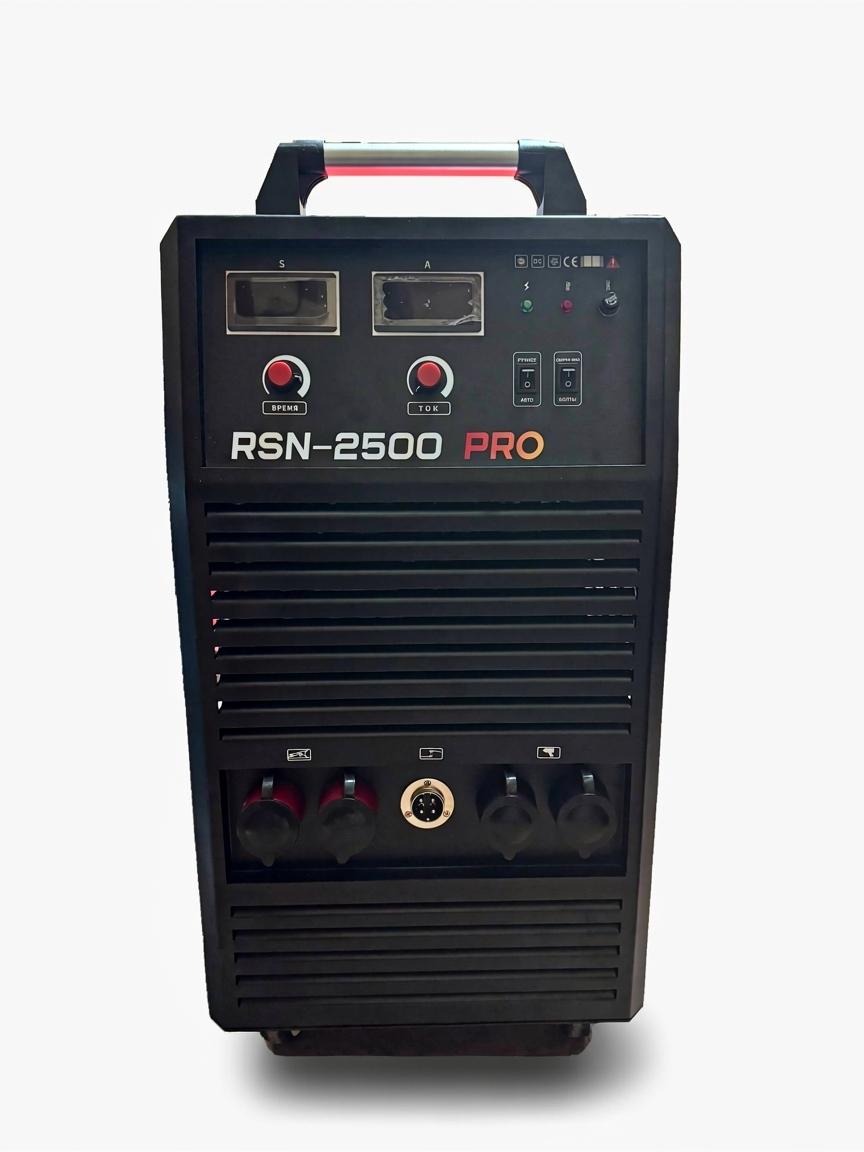

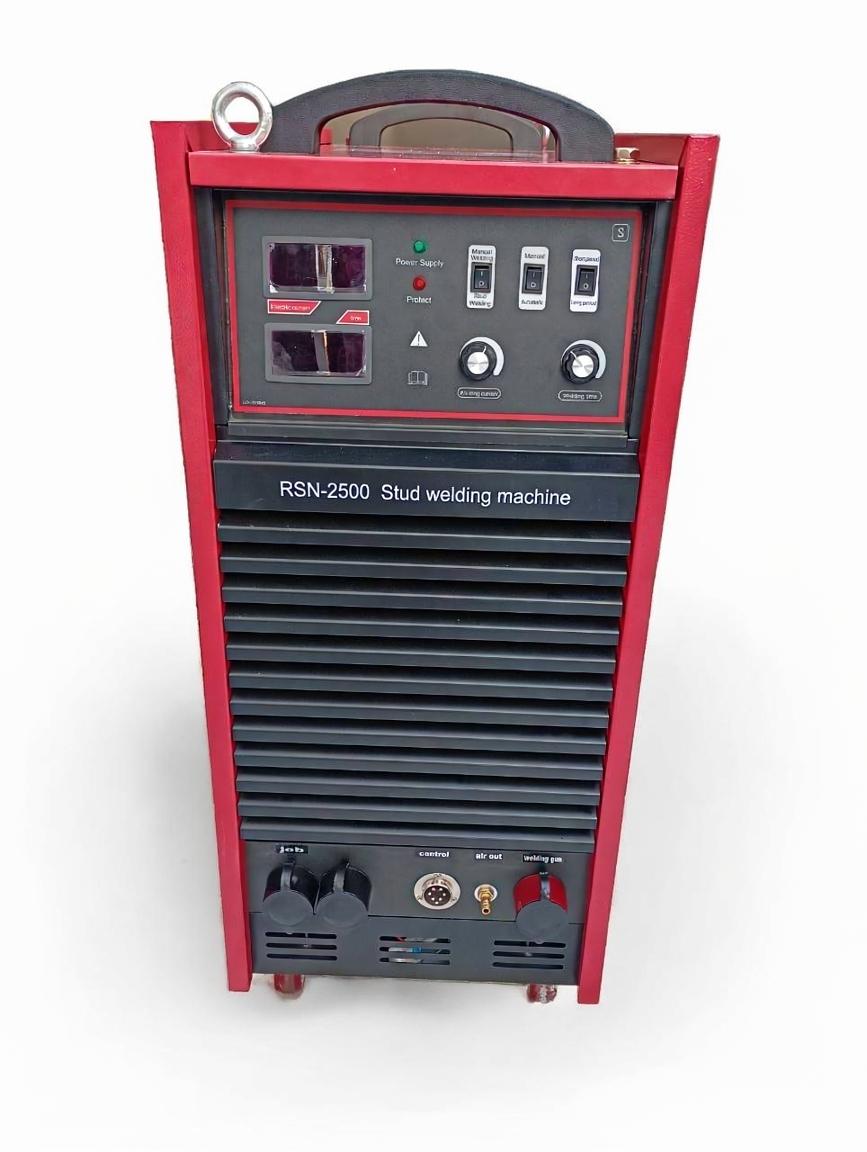

Мощный сварочный споттер для высокопроизводительной приварки шпилек диаметром до 25 мм RSN-2500 фирмы Morrow.

Использование способа ручной дуговой сварки (РДС) при изготовлении конструкций типа «стержень-поверхность» связано, прежде всего, с трудоёмкостью процесса. Так, в ряде случаев необходимо предварительное сверление отверстий. Не всегда обеспечивается доступность мест сварки и соблюдение правильной геометрии сварного соединения (трудно выдержать необходимый угол). Во время процесса сварки происходит разбрызгивание металла, что может потребовать последующей зачистки зоны сварки. Кроме этого при РДС возможны такие дефекты, как непровары, прожоги, поры, трещины и т.п.

Одним из современных и перспективных способов замены РДС является способ приварки шпилек и упоров в керамическом кольце методом подъёмной, т.е. вытянутой дуги («STUD WELDING DRAWING ARC»). Этот способ реализуется с помощью высококачественного аппарата RSN-2500 производства фирмы Morrow (Китай).

Данный аппарат предназначен для полуавтоматической приварки шпилек и упоров и может использоваться в цехах сборочно-сварочного машиностроительного и кораблестроительного производства, а также в мостостроении и строительстве.

Устройство оснащается источником питания инверторного типа с цифровой системой управления, что является наиболее прогрессивным уровнем развития современных сварочных технологий.

RSN-2500 позволяет производить приварку шпилек и упоров из углеродистой и высоколегированной стали, а также из цветных металлов (алюминия и его сплавов, сплавов на основе меди).

Он оснащается автоматической защитой источника питания от скачков входного напряжения и перегрева.

Цифровое LCD-меню сварочного споттера RSN-2500 позволяет фиксировать и хранить до 30 пользовательских программ режимов полуавтоматической сварки, а также количество приварок и даты производства работ.

Аппарат прост в эксплуатации и не требует высокой квалификации электросварщика. Производительность работ по приварке достаточно высокая – 6-8 циклов и более в минуту в зависимости от навыков электросварщика.

Приварка шпилек и упоров производится с использованием одноразового керамического кольца. Кольцо формирует форму шва, стабилизирует электрическую дугу, защищает сварочную ванну от воздуха. В момент сварки кольцо также защищает сварщика от ультрафиолетового излучения. Кольцо легко удаляется сразу после затвердевания ванны.



Характеристики
Электропитание
трехфазная сеть, 380/415 В, 50/60 Гц
Сила тока сети питания, А
169
ПР, %
30
Диапазон регулирования силы сварочного тока, А
200-2500
Режимы сварки 1
Iсв ≥ 80 х D, когда D ≤ 16 мм (D – диаметр шпильки)
Режимы сварки 2
Iсв ≥ 90 х D, когда D ≤ 16 мм (D – диаметр шпильки)
Время сварки, с
1-2,5
Отношение диаметра шпильки к толщине листа
1 : 3
Класс защиты
IP21
Охлаждение
F
Напряжение холостого хода, В
70-80
Максимальная мощность сети питания, кВА
111
Рабочий диапазон температуры окружающей среды, °
-10 — +40
Габариты, мм
690 х 446 х 730
Гарантия
2 года
Масса, кг
110
Производитель
Morrow (Китай)
